  • Trial Gratis ZWCAD 30 Hari: Akses Penuh Tanpa Watermark & Panduan Lengkap

    Trial Gratis ZWCAD 30 Hari: Akses Penuh Tanpa Watermark & Panduan Lengkap

    Tingginya biaya sewa tahunan software CAD serta risiko razia software ilegal (BSA audit) mendorong banyak perusahaan konsultan arsitektur, kontraktor EPC, dan manufaktur di Indonesia mencari solusi alternatif yang setara. Namun, beralih ke software baru sering kali memunculkan kekhawatiran: apakah format file DWG lama bisa dibuka tanpa masalah? Apakah staf drafter perlu belajar ulang? Dan bagaimana stabilitas software saat membuka file proyek berukuran besar?

    Untuk menjawab seluruh pertanyaan tersebut secara objektif, CAD Solution (PT Cad Solusindo / PT Hetra Teknologi Indonesia) memberikan kesempatan eksklusif bagi perusahaan Anda untuk menguji coba trial gratis ZWCAD versi 2026 selama 30 hari penuh. Anda mendapatkan akses ke 100% fitur profesional tanpa watermark, tanpa pembatasan fungsi simpan (*save/export*), dan tanpa perlu memasukkan informasi kartu kredit.

    Keuntungan Utama Mengambil Trial Gratis ZWCAD 30 Hari

    Program free trial ZWCAD dirancang agar tim engineering Anda dapat melakukan validasi langsung pada lembar kerja proyek riil. Berikut adalah keunggulan utama yang dapat Anda evaluasi selama 30 hari masa uji coba:

    • 100% Fitur Aktif Tanpa Watermark: Anda dapat menggambar, mengedit, menyimpan, dan mencetak (*plot/publish*) ke format PDF maupun kertas cetak plotter tanpa embel-embel watermark lisensi uji coba.
    • Kompatibilitas Native DWG Dua Arah: ZWCAD mendukung pembacaan dan penyimpanan format .dwg, .dxf, dan .dwt standar industri tanpa perlu konversi file. Tidak ada pergeseran layer, dimensi, maupun font teks.
    • Dukungan Otomasi LISP & Script: Punya ribuan baris custom code LISP atau menu Macro untuk mempercepat pekerjaan harian? ZWCAD kompatibel penuh dengan AutoLISP, Visual LISP, .NET, dan API ZRX.
    • Hardware Ramah & Minim Beban RAM: Berkat arsitektur multi-core dan akselerasi GPU modern, ZWCAD dapat bekerja dengan mulus di laptop atau PC kantor standar dengan RAM 4GB hingga 8GB tanpa gejala patah-patah (*freezing*).
    • Zero Learning Curve: Tata letak Ribbon bar, Classic menu, panel Properties, serta shortcut keyboard (`L`, `C`, `PL`, `TR`, `EX`, `M`, `CO`) 100% identik dengan software CAD konvensional, sehingga tim drafter dapat langsung berproduksi sejak jam pertama instalasi.

    Inovasi Fitur Cerdas (Smart Innovation) di ZWCAD

    Selain keandalan fungsi drafting 2D dan permodelan 3D, ZWCAD menghadirkan serangkaian fitur inovatif yang tidak ditemukan pada software CAD biasa untuk memangkas waktu kerja tim teknik:

    • Smart Mouse: Jalankan perintah favorit Anda hanya dengan menekan klik kanan dan menggerakkan mouse membentuk gestur tertentu (misalnya bentuk huruf ‘C’ untuk membuat Circle, atau panah kiri untuk Undo).
    • Smart Voice: Sematkan memo atau rekaman audio instruksi revisi langsung pada titik koordinat gambar teknis untuk mempermudah koordinasi antara manajer proyek dan drafter di studio.
    • Smart Plot: Deteksi dan cetak puluhan lembar frame gambar sekaligus ke dalam satu file PDF multi-halaman atau file terpisah secara otomatis hanya dalam sekali klik.
    • File Compare: Bandingkan dua versi gambar DWG (misalnya revisi tender R0 dan R1) secara instan. Perbedaan geometri dan anotasi akan ditandai dengan kontras warna otomatis.

    Tabel Perbandingan: ZWCAD vs AutoCAD Standard

    Fitur / Aspek ZWCAD 2026 AutoCAD Standard
    Model Lisensi Lisensi Permanen (Perpetual) Sekali Bayar Sewa Wajib Tahunan (Recurring Subscription)
    Periode Trial 30 Hari Full Version Tanpa Watermark Terbatas & Verifikasi Kartu Kredit
    Kesesuaian Format DWG Native DWG / DXF 100% Native DWG / DXF
    Kebutuhan Spesifikasi PC Sangat Ringan (Multi-Core Engine) Relatif Berat & Konsumsi RAM Tinggi
    Pilihan Skema Lisensi Standalone (Softkey/Dongle) & Network Floating Named User Berbasis Akun Cloud
    Efisiensi Anggaran (5 Thn) Hemat hingga 70% Biaya Total (TCO) Pengeluaran Rutin Membengkak Setiap Tahun

    Langkah Mudah Mengunduh & Memulai Trial Gratis ZWCAD

    Proses instalasi ZWCAD sangat cepat dan bersih:

    1. Kunjungi Portal CAD Solution: Buka tautan resmi download free trial di website CAD Solution Indonesia.
    2. Unduh File Setup: Dapatkan master installer resmi ZWCAD 2026 versi 64-bit yang terverifikasi bebas malware.

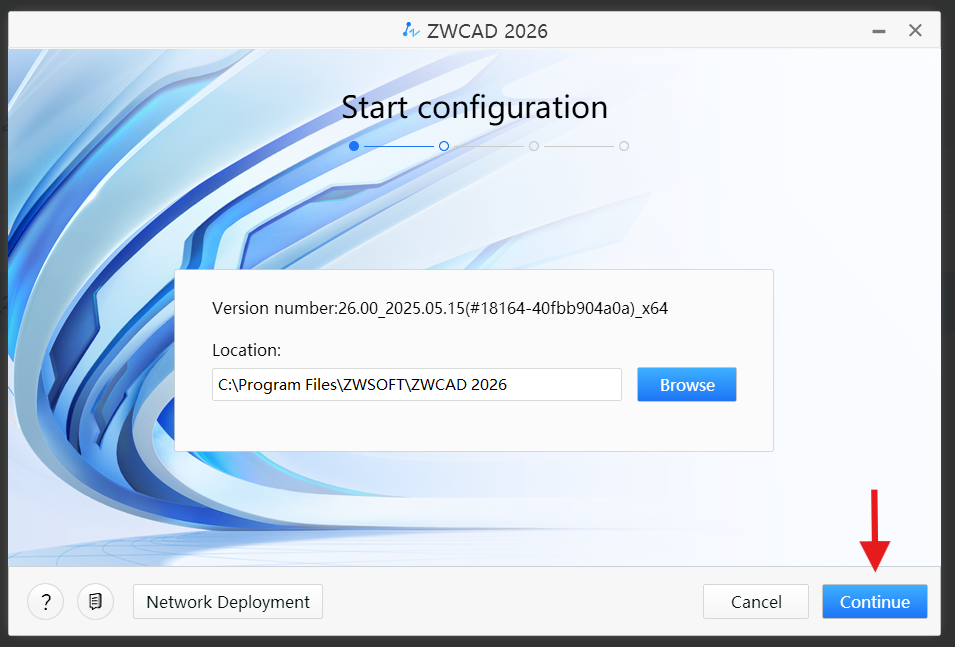

    3. Jalankan Instalasi: Eksekusi installer dan ikuti petunjuk ringkas di layar. Proses pemasangan hanya memerlukan waktu sekitar 2 hingga 3 menit.
    4. Aktivasi 30 Hari: Buka program ZWCAD, klik opsi *Trial*, dan nikmati seluruh kemampuan drafting 2D/3D tanpa kewajiban komitmen biaya apa pun.

    Solusi Pasca-Trial: Beralih ke Lisensi Permanen Tanpa Sewa Tahunan

    Setelah periode 30 hari selesai, ZWCAD tidak akan mengunci file Anda. Program tetap dapat dibuka dan berfungsi sebagai DWG Viewer gratis. Seluruh file gambar kerja yang telah disimpan tetap dapat diakses selamanya.

    Jika perusahaan Anda puas dengan efisiensi dan stabilitas yang ditawarkan ZWCAD, Anda dapat meningkatkan lisensi ke versi penuh secara permanen. Sebagai authorized partner resmi ZWSOFT di Indonesia, CAD Solution memberikan:

    • Sertifikat Lisensi Resmi & Faktur Pajak PPN: Memenuhi standar legalitas audit kepatuhan software dan tender korporat/BUMN.
    • Skema Lisensi Permanen (One-Time Purchase): Cukup bayar satu kali untuk kepemilikan aset software seumur hidup.
    • Dukungan Teknis Lokal: Bantuan instalasi, migrasi LISP, konfigurasi Network License Server, serta pendampingan teknis gratis dari tim engineer CAD Solution.

    Pertanyaan Umum (FAQ) Seputar Trial Gratis ZWCAD

    Apakah file gambar yang dibuat selama masa trial aman setelah 30 hari?
    Ya, 100% aman. File tersimpan dalam format DWG standar dan dapat dibuka menggunakan ZWCAD (mode viewer) atau software CAD lainnya tanpa batasan waktu.

    Berapa banyak PC yang bisa diinstal trial gratis ZWCAD?
    Anda dapat menginstal trial gratis pada sejumlah komputer di tim engineering atau drafter Anda untuk menguji alur kerja kolaboratif.

    Apakah ada bantuan teknis saat kami mencoba versi trial?
    Tentu. Tim teknis CAD Solution siap membantu menjawab pertanyaan fungsionalitas, uji kompatibilitas script LISP, dan konfigurasi sistem Anda tanpa biaya.

  • Risiko Software CAD Bajakan bagi Perusahaan: Jerat UU Hak Cipta, Denda Miliaran, & Solusi Legalisasi Hemat

    Risiko Software CAD Bajakan bagi Perusahaan: Jerat UU Hak Cipta, Denda Miliaran, & Solusi Legalisasi Hemat

    Bagi perusahaan berskala komersial di Indonesia—baik konsultan perencana, kontraktor konstruksi, pabrik manufaktur, maupun biro arsitektur—menggunakan software CAD bajakan (crack, keygen, atau patch) adalah bom waktu finansial dan reputasi yang sangat berbahaya. Seringkali manajemen puncak tidak menyadari bahwa di workstation operasional mereka, staf drafter menginstal software tanpa lisensi resmi demi mengejar deadline proyek.

    Penegakan hukum hak cipta piranti lunak di Indonesia semakin masif melalui inspeksi aparat dan audit asosiasi lisensi piranti lunak internasional (seperti BSA – The Software Alliance). Memahami konsekuensi hukum dan finansial sejak dini adalah langkah krusial untuk melindungi aset dan kelangsungan bisnis Anda.

    4 Risiko Fatal Penggunaan Software CAD Bajakan di Perusahaan

    1. Jerat Pidana & Denda Hukum Berdasarkan UU No. 28 Tahun 2014

    Di Indonesia, perlindungan piranti lunak diatur secara tegas dalam Undang-Undang Nomor 28 Tahun 2014 tentang Hak Cipta. Pasal 113 ayat (3) dan ayat (4) menegaskan:

    • Penggunaan ciptaan secara tanpa hak untuk penggunaan komersial diancam dengan pidana penjara paling lama 4 (empat) tahun dan/atau pidana denda paling banyak Rp 1.000.000.000,- (satu miliar rupiah).
    • Jika dilakukan dalam bentuk pembajakan piranti lunak skala perusahaan, ancaman pidana meningkat menjadi penjara maksimal 10 (sepuluh) tahun dan/atau denda mencapai Rp 4.000.000.000,- (empat miliar rupiah).

    Tanggung jawab pidana dan perdata ini tidak hanya menyasar operator komputer, melainkan Direktur Utama, Board of Directors, dan IT Manager sebagai penanggung jawab korporasi.

    2. Surat Peringatan & Audit Mendadak dari Vendor / BSA

    Banyak perusahaan terkejut saat menerima surat audit lisensi resmi (Letter of Audit / Compliance Notice) dari firma hukum yang mewakili vendor CAD global. Perangkat lunak modern memiliki mekanisme telemetry & digital footprint tracking otomatis yang mendeteksi IP address kantor saat komputer crack terhubung ke internet. Jika hasil audit menemukan ketidaksesuaian lisensi, perusahaan akan dipaksa membeli lisensi sewa berlipat ganda beserta biaya denda settlement yang menguras likuiditas kas.

    3. Kerentanan Siber & Ancaman Ransomware di Jaringan Kantor

    Aplikasi crack CAD tidak pernah aman. File patch/keygen kerap disusupi malware trojan, spyware pencuri data kredensial bank perusahaan, serta backdoor yang membuka jalan bagi serangan Ransomware. Begitu satu PC drafter terinfeksi, seluruh server internal, file gambar DWG proyek berharga miliaran rupiah, dan data tender rahasia bisa terenkripsi permanen tanpa jaminan bisa pulih.

    4. Diskualifikasi Tender Proyek Pemerintah (BUMN) & Korporasi Multinasional

    Kualifikasi tender modern (ISO 9001, ISO 27001, audit tender BUMN, dan proyek EPC multinasional) kini mewajibkan bukti legalitas perangkat lunak engineering yang digunakan. Memakai software bajakan dapat menggugurkan kepesertaan tender secara instan dan mencoreng reputasi perusahaan di daftar hitam (blacklist) industri.

    Dilema Legalisasi: Mengapa Perusahaan Menunda?

    Alasan utama perusahaan ragu melegalkan software CAD adalah harga lisensi sewa tahunan AutoCAD yang sangat mahal. Membayar puluhan juta rupiah per workstation setiap tahun dirasa sangat memberatkan arus kas, terutama bagi kontraktor atau manufaktur dengan margin proyek yang ketat.

    Kabar baiknya: Legalisasi tidak harus menguras kantong perusahaan Anda. Anda memiliki hak penuh untuk memilih software CAD berlisensi permanen dengan fungsi setara, 100% legal, dan berharga sepertiga dari biaya software sewa tahunan.

    Roadmap Legalisasi CAD Hemat & Aman Bersama ZWCAD

    Solusi legalisasi CAD paling cerdas dan hemat bagi korporasi adalah beralih ke ZWCAD yang didistribusikan secara resmi oleh PT Cad Solusindo / PT Hetra Teknologi Indonesia:

    • 100% Legal & Dilindungi Sertifikat Resmi: Setiap pembelian ZWCAD diterbitkan sertifikat keaslian lisensi (Certificate of Authenticity) resmi dari principal ZWSOFT yang diakui penuh dalam audit BSA dan legal compliance.
    • Lisensi Permanen Sekali Bayar (No Renewal): Cukup berinvestasi sekali tanpa perlu khawatir tagihan sewa tahun depan atau denda keterlambatan renewal.
    • Program Legalisasi Bertahap (Phased Rollout): Anda dapat memulai legalisasi dari workstation inti terlebih dahulu atau menggunakan opsi Network Floating License untuk mengoptimalkan jumlah lisensi di seluruh kantor.
    • Bebas Razia & Bebas Khawatir: Operasional bisnis, kegiatan tender proyek, dan produksi engineering dapat berjalan tenang dengan kepastian hukum 100%.

    Amankan Bisnis Anda Hari Ini dengan Konsultasi Kepatuhan Gratis

    Jangan menunggu datangnya surat audit BSA atau panggilan hukum. Lakukan langkah proaktif dengan berkonsultasi secara rahasia (confidential) bersama tim lisensi kami untuk menyusun skema legalisasi software CAD yang terjangkau dan sesuai kapasitas anggaran perusahaan Anda.

    Pertanyaan Umum (FAQ) Legalitas Software CAD

    Apakah perusahaan kami bisa terkena denda jika staf menginstal CAD crack tanpa izin manajemen?
    Ya. Dalam hukum korporasi Indonesia, perusahaan bertanggung jawab atas seluruh aset dan aktivitas teknologi yang terjadi di lingkungan kerja (vicarious liability). Itulah mengapa audit software internal sangat penting.

    Apakah mengganti AutoCAD bajakan dengan ZWCAD original diakui sebagai legalisasi resmi?
    Ya, sepenuhnya diakui. Anda tidak diwajibkan membeli software dari merek tertentu. Menghapus (uninstall) software bajakan dan menggantinya dengan ZWCAD berlisensi resmi 100% menghapus pelanggaran hak cipta Anda.

    Apa dokumen yang didapatkan perusahaan untuk membuktikan keaslian lisensi saat audit?
    Perusahaan Anda menerima Invoice Resmi, Faktur Pajak PPN resmi PT Hetra Teknologi Indonesia, License Certificate resmi ZWSOFT, dan softkey aktivasi digital terdaftar.

  • ZWCAD Professional vs Standard: Panduan Komparasi Fitur & Strategi Alokasi Lisensi Sesuai Kebutuhan Divisi

    ZWCAD Professional vs Standard: Panduan Komparasi Fitur & Strategi Alokasi Lisensi Sesuai Kebutuhan Divisi

    Saat merencanakan pengadaan software CAD untuk perusahaan, salah satu dilema terbesar yang dihadapi tim Procurement dan IT adalah memilih antara ZWCAD Standard atau ZWCAD Professional. Membeli versi Professional untuk seluruh workstation seringkali dinilai overbudget, sementara memilih Standard untuk semua orang dikhawatirkan membatasi kapabilitas tim engineering lanjutan.

    Kunci efisiensi anggaran pengadaan software terletak pada strategi hybrid licensing: memetakan kebutuhan spesifik tiap divisi dan mengombinasikan tipe lisensi secara proporsional. Artikel ini membedah perbedaan teknis mendasar antara ZWCAD Standard dan Professional, serta panduan praktis alokasinya untuk organisasi Anda.

    Tabel Perbandingan Fitur: ZWCAD Standard vs ZWCAD Professional

    Fitur / Kapabilitas ZWCAD Standard ZWCAD Professional
    Full 2D Drafting & Detailing Ya (Lengkap) Ya (Lengkap)
    DWG/DXF/DWT Native Compatibility Ya (R14 s.d. versi terbaru) Ya (R14 s.d. versi terbaru)
    Smart Tools (Mouse, Select, Plot) Tersedia Tersedia
    Plotting & PDF Export (Batch Plot) Tersedia Tersedia
    Custom Shortcut Aliases (PGP) Tersedia Tersedia
    Script Otomatisasi LISP / DCL Tersedia (Basic) Tersedia (Full Performance)
    Pemodelan Solid & Surface 3D (ACIS Modeling) Hanya View 3D (Wireframe) Ya (Full 3D Solid Modeling & Editing)
    Import/Export Format 3D (STEP, IGES, SAT, ACIS) Tidak Mendukung Ya (Dukungan Lengkap)
    Dukungan Bahasa Pemrograman Lanjutan (ZRX, .NET, SDS, VBA) Tidak Mendukung Ya (Integrasi API Penuh)
    Point Cloud & Visual Styles 3D Real-time Terbatas Ya (Dukungan Dataset Point Cloud Besar)
    Render Engine & Pencahayaan Fotorealistik Tidak Tersedia Tersedia
    Pilihan Lisensi Standalone & Network Floating Standalone & Network Floating

    Kapan Perusahaan Anda Cukup Memilih ZWCAD Standard?

    ZWCAD Standard adalah solusi drafting 2D murni yang dirancang untuk menggantikan AutoCAD LT dengan harga yang jauh lebih kompetitif dan berlisensi permanen. Edisi ini sangat ideal untuk:

    • Drafter Arsitektur & Denah Interior: Pembuatan denah lantai 2D, tampak (elevasi), potongan, dan detail arsitektur standar.
    • Estimator & Quantity Surveyor (QS): Mengukur dimensi, menghitung luasan (area take-off), dan memeriksa shop drawing tanpa perlu fitur 3D.
    • Tim Mechanical, Electrical, & Plumbing (MEP): Pembuatan Single Line Diagram kelistrikan, skematik pipa HVAC, dan layout jalur kabel 2D.
    • Workshop & Production Floor: Operator mesin atau teknisi lapangan yang hanya perlu melihat (view), mengukur (dimension), atau mencetak (plot) gambar kerja.

    Kapan Perusahaan Wajib Menggunakan ZWCAD Professional?

    ZWCAD Professional merupakan paket lengkap untuk kebutuhan rekayasa teknik tingkat lanjut. Anda wajib memilih versi Professional apabila tim Anda menangani:

    • Manufaktur, Dies, & Cetakan (Mold Tooling): Memerlukan pembuatan model solid 3D, ekstrusi, operasi Boolean (Union, Subtract, Intersect), serta ekspor file STEP/IGES untuk mesin CNC.
    • Pengembangan Add-on Khusus & Custom Software: Jika perusahaan Anda menggunakan plugin pihak ketiga atau mengembangkan aplikasi in-house yang membutuhkan API C++ (ZRX) atau .NET.
    • Proyek Sipil & Survey Point Cloud: Pengolahan data hasil 3D Laser Scanning atau drone LiDAR untuk topografi dan konstruksi jembatan/gedung.
    • Fabrikasi Baja & Struktur Kompleks: Pengecekan clash detection sederhana dalam ruang 3D serta visualisasi isometrik realistis untuk presentasi tender klien.

    Rekomendasi Strategi Alokasi Lisensi Hybrid (Hemat hingga 35%)

    Alih-alih membelanjakan versi Professional untuk seluruh karyawan, terapkan metode alokasi berbasis kebutuhan riil pekerjaan. Sebagai contoh, sebuah perusahaan kontraktor & fabrikasi dengan 15 pengguna CAD:

    • 10 Lisensi ZWCAD Standard: Dialokasikan untuk 6 drafter shop drawing 2D, 2 estimator tender, dan 2 supervisor workshop.
    • 5 Lisensi ZWCAD Professional (Network Floating): Ditempatkan di server untuk digunakan bergantian oleh 4 insinyur desain 3D, 2 insinyur struktur, dan 1 lead R&D.

    Dengan formulasi hybrid ini, perusahaan mendapatkan seluruh fungsi teknik yang dibutuhkan secara optimal sekaligus menghemat anggaran pengadaan hingga 30%–35% dibandingkan jika membeli versi Professional secara merata.

    Konsultasikan Alokasi Lisensi Bersama CAD Solution

    Masih ragu menentukan kombinasi lisensi yang paling tepat untuk perusahaan Anda? Tim konsultan teknis CAD Solution (PT Cad Solusindo / PT Hetra Teknologi Indonesia) siap melakukan audit kebutuhan workstation dan memberikan rekomendasi formulasi lisensi yang paling efisien dan tepat sasaran.

    FAQ: ZWCAD Professional vs Standard

    Apakah ZWCAD Standard bisa membuka file 3D yang dibuat oleh ZWCAD Professional?
    Bisa. ZWCAD Standard dapat membuka dan melihat (viewing) model 3D dalam mode wireframe, namun tidak dapat melakukan pemodelan solid baru atau memodifikasi geometri solid 3D tersebut.

    Apakah di kemudian hari lisensi Standard bisa di-upgrade ke Professional?
    Ya. ZWCAD menyediakan jalur upgrade resmi dari versi Standard ke Professional. Anda hanya perlu membayar selisih harga versi tanpa harus membeli lisensi baru dari awal.

    Apakah script LISP dapat berjalan di ZWCAD Standard?
    Ya, ZWCAD Standard mendukung script LISP dan DCL dasar untuk otomasi drafting 2D. Namun untuk script kompleks yang terintegrasi dengan modul ZRX, SDS, atau .NET, diperlukan ZWCAD Professional.

  • Panduan Lengkap Cara Migrasi AutoCAD ke ZWCAD: Roadmap 14 Hari Zero Downtime untuk Tim Engineering

    Panduan Lengkap Cara Migrasi AutoCAD ke ZWCAD: Roadmap 14 Hari Zero Downtime untuk Tim Engineering

    Kekhawatiran terbesar para Engineering Manager dan IT Director saat mempertimbangkan migrasi software CAD bukanlah masalah harga, melainkan risiko downtime operasional. Pertanyaan seperti “Apakah drafter butuh waktu lama untuk adaptasi?”, “Bagaimana nasib ribuan file DWG lama?”, dan “Apakah script LISP otomatisasi kami akan rusak?” seringkali menjadi penghambat transisi.

    Kenyataannya, beralih dari AutoCAD ke ZWCAD adalah salah satu proses migrasi perangkat lunak termudah di dunia engineering. Karena dibangun di atas standar industri DWG yang sama, proses adaptasi dapat diselesaikan dalam hitungan hari tanpa mengorbankan deadline proyek yang sedang berjalan.

    Berikut adalah SOP Roadmap Migrasi 14 Hari Zero Downtime yang telah sukses diimplementasikan oleh puluhan klien korporat CAD Solution di sektor manufaktur, EPC, fabrikasi logam, dan konsultan arsitektur.

    Roadmap 14 Hari Migrasi AutoCAD ke ZWCAD

    Fase / Waktu Fokus Utama Aktivitas Kunci & Output
    Hari 1–3 (Fase Audit) Inventory Aset CAD Audit versi file DWG aktif, pemetaan custom LISP routines, font shx khusus, plotter configuration (PC3/CTB), dan template drawing (.dwt).
    Hari 4–7 (Fase Pilot Project) Pilot Testing 2–3 Lead Drafter Instalasi trial ZWCAD Professional pada workstation 3 drafter senior. Uji coba pengerjaan 1 proyek nyata secara berdampingan (parallel run).
    Hari 8–10 (Fase Asset Transfer) Migrasi Kustomisasi & Server Transfer file acad.pgp ke zwcad.pgp, load script LISP, konfigurasi Network License Manager di server internal.
    Hari 11–12 (Fase Training) Workshop Tim Engineering Sesi pelatihan teknis 4–8 jam bersama Tim Ahli CAD Solution mencakup navigasi UI, Smart Tools (Smart Mouse, Smart Select, Smart Plot), dan integrasi workflow.
    Hari 13–14 (Fase Cutover) Full Deployment & Go-Live Aktivasi softkey seluruh workstation, aktivasi support helpdesk prioritas 90 hari, transisi operasional penuh tanpa jeda produksi.

    Langkah Praktis Migrasi File & Kustomisasi

    1. Migrasi File Gambar DWG / DXF

    Anda tidak memerlukan konverter apa pun. ZWCAD membaca format DWG secara native dari format R14 hingga versi 2018–2025. Anda cukup membuka file proyek lama Anda langsung di ZWCAD (klik ganda atau via File Open). Seluruh struktur Layer, Xref, Dynamic Blocks, Viewport, Text Style, dan Dimension Style akan terbaca 100% presisi.

    2. Memindahkan Keyboard Shortcut & Aliases (PGP File)

    Jika tim Anda terbiasa dengan shortcut khusus AutoCAD:

    • Buka ZWCAD > ketik perintah ALIASEDIT pada command bar.
    • Pilih tab Alias, klik tombol Import.
    • Arahkan ke file acad.pgp dari instalasi lama Anda. ZWCAD akan secara otomatis mengimpor seluruh shortcut khusus yang biasa digunakan drafter Anda.

    3. Migrasi Script Otomatisasi LISP & DCL

    ZWCAD Professional memiliki kompatibilitas LISP code level yang sangat tinggi. Script LISP Anda (.lsp atau .fas) dapat langsung dijalankan:

    • Ketik perintah APPLOAD di command bar ZWCAD.
    • Pilih file LISP Anda, lalu klik Load.
    • Untuk menjalankan script otomatis setiap kali ZWCAD dibuka, masukkan script tersebut ke dalam daftar Startup Suite.

    4. Memindahkan Template (.DWT), CTB (Plot Style), dan Font (.SHX)

    Cukup salin file aset lama Anda ke folder instalasi ZWCAD:

    • Font khusus: Salin file .shx ke direktori C:\Program Files\ZWSOFT\ZWCAD 202x\Fonts.
    • Plot Style: Masuk ke ZWCAD > ketik perintah STYLESMANAGER > paste file .ctb Anda ke dalam folder tersebut.
    • Drawing Template: Simpan file kop gambar standar perusahaan Anda sebagai format .dwt di direktori Template ZWCAD.

    Fitur Cerdas ZWCAD yang Membuat Tim Anda Bekerja Lebih Cepat

    Bukan hanya menyamai kecepatan AutoCAD, ZWCAD dilengkapi serangkaian Smart Tools inovatif yang langsung disukai para drafter:

    • Smart Mouse: Jalankan perintah CAD hanya dengan gestur mouse (misal klik kanan tahan lalu geser membentuk huruf ‘C’ untuk Circle, atau geser ke kiri untuk Erase).
    • Smart Plot (Batch Print Otomatis): Mencetak puluhan atau ratusan lembar kerja di dalam satu file DWG ke format PDF atau printer fisik secara otomatis hanya dalam 1 klik.
    • Smart Select: Memfilter entitas gambar yang kompleks berdasarkan warna, layer, dan tipe objek secara instan tanpa membuat query manual yang rumit.
    • File Compare: Membandingkan dua revisi file DWG secara otomatis, di mana sistem menandai perbedaan revisi dengan warna highlight berbeda.

    Dukungan On-Site & Pendampingan Resmi dari CAD Solution

    Untuk memastikan proses transisi berjalan lancar tanpa hambatan di level produksi, PT Cad Solusindo / PT Hetra Teknologi Indonesia menyediakan pendampingan penuh bagi perusahaan:

    • Setup dan konfigurasi Network License Server di jaringan lokal Anda.
    • In-house training / workshop teknis bersertifikat untuk drafter dan engineer.
    • Jaminan bantuan troubleshooting teknis via WhatsApp Dedicated Response Group (maksimal respons 2 jam pada hari kerja).

    Pertanyaan Umum (FAQ) Migrasi AutoCAD ke ZWCAD

    Berapa lama waktu yang dibutuhkan seorang drafter untuk terbiasa memakai ZWCAD?
    Rata-rata drafter hanya membutuhkan waktu 1–2 jam untuk orientasi antarmuka, dan sudah bekerja secara mandiri dengan kecepatan normal pada hari ke-2. Hal ini karena perintah command, shortcut, dan alur kerja ZWCAD identik dengan AutoCAD.

    Apakah ada risiko data korup saat membuka file DWG lama di ZWCAD?
    Sama sekali tidak. ZWCAD menggunakan basis DWG resmi dan teruji oleh jutaan pengguna di lebih dari 90 negara. File Anda tetap terjaga integritasnya tanpa perubahan skala, koordinat, atau layer.

    Bisakah ZWCAD dipasang berdampingan dengan AutoCAD pada satu komputer?
    Bisa. ZWCAD dan AutoCAD dapat diinstal secara paralel dalam satu komputer untuk masa uji coba tanpa terjadi konflik sistem registry atau driver.

  • Software CAD Lisensi Permanen (Perpetual): Solusi Efisiensi Capex & Analisis TCO 5 Tahun untuk Perusahaan

    Software CAD Lisensi Permanen (Perpetual): Solusi Efisiensi Capex & Analisis TCO 5 Tahun untuk Perusahaan

    Kenaikan biaya langganan software CAD tahunan (subscription model) kini menjadi salah satu beban operasional (OPEX) terbesar bagi divisi engineering, manufaktur, dan konstruksi di Indonesia. Bagi Chief Financial Officer (CFO), IT Director, dan Head of Engineering, model sewa tahunan menciptakan ketidakpastian anggaran: jika langganan dihentikan, akses terhadap software langsung terkunci dan produktivitas terancam berhenti total.

    Di tengah tekanan efisiensi belanja modal (CAPEX) dan pemangkasan biaya rutin perusahaan, software CAD dengan lisensi permanen (perpetual license) seperti ZWCAD hadir sebagai solusi finansial dan operasional yang jauh lebih sehat dan berkelanjutan.

    Mengapa Perusahaan Beralih dari CAD Subscription ke Lisensi Permanen?

    Sejak vendor CAD global meniadakan lisensi permanen dan memaksakan sistem rental perorangan (named user subscription), perusahaan manufaktur dan kontraktor menghadapi tiga problem akut:

    • Eskalasi Biaya Tahunan Tanpa Batas: Harga sewa CAD subscription rata-rata naik 5% hingga 10% setiap tahunnya. Perusahaan tidak pernah memiliki aset software tersebut.
    • Idle Seat Waste (Pemborosan Lisensi): Drafter freelance atau insinyur proyek temporer tetap harus dibayarkan sewa penuh 1 tahun, menciptakan pemborosan anggaran yang signifikan.
    • Risiko Lock-in Finansial: Sekali anggaran tahunan dipangkas oleh direksi, perusahaan berada dalam posisi serba salah: membayar biaya sewa mahal atau berisiko memakai software tanpa lisensi aktif.

    Sebaliknya, lisensi CAD permanen diperlakukan sebagai capital expenditure (CAPEX). Software menjadi aset tak berwujud (intangible asset) perusahaan yang dapat disusutkan (depreciated) dalam neraca keuangan, dengan hak pakai seumur hidup tanpa kewajiban iuran tahunan.

    Simulasi TCO (Total Cost of Ownership) 5 Tahun: Perpetual vs Subscription

    Mari kita lakukan perhitungan riil untuk divisi engineering dengan kebutuhan 10 user CAD selama 5 tahun:

    Komponen Biaya Model Subscription (Sewa Tahunan) Model Lisensi Permanen ZWCAD (Perpetual)
    Biaya Tahun ke-1 IDR 12.500.000 × 10 = IDR 125.000.000 IDR 15.300.000 × 10 = IDR 153.000.000
    Biaya Tahun ke-2 IDR 125.000.000 (Renewal sewa) IDR 0 (Lisensi aktif seumur hidup)
    Biaya Tahun ke-3 IDR 131.250.000 (Est. inflasi 5%) IDR 0 (Lisensi aktif seumur hidup)
    Biaya Tahun ke-4 IDR 137.800.000 (Renewal sewa) IDR 0 (Lisensi aktif seumur hidup)
    Biaya Tahun ke-5 IDR 144.700.000 (Renewal sewa) IDR 0 (Lisensi aktif seumur hidup)
    Total Pengeluaran 5 Tahun IDR 663.750.000 IDR 153.000.000
    Efisiensi Anggaran Vendor Lock-in (0 Aset) HEMAT IDR 510.750.000 (77% Lebih Hemat!)

    Dalam kurun waktu 5 tahun, perusahaan Anda dapat menghemat lebih dari setengah miliar rupiah hanya dari pos software 2D/3D drafting. Dana penghematan ini dapat dialokasikan langsung untuk pengadaan mesin produksi, workstation hardware, maupun program R&D internal.

    Efisiensi Ganda dengan Network Floating License

    Selain model standalone (softkey), ZWCAD menyediakan opsi Network Floating License. Pada model ini, lisensi dipasang di satu server internal kantor dan digunakan secara bergantian (concurrent users) oleh tim.

    Contohnya, jika perusahaan Anda memiliki 20 insinyur di divisi engineering, PPIC, QC, dan workshop yang tidak semuanya mendesain secara simultan, Anda hanya perlu membeli 10–12 lisensi network floating. Rasio concurrent sharing ini memangkas kebutuhan belanja lisensi hingga 40% tambahan.

    Fitur & Kompatibilitas Tanpa Kompromi

    Beralih ke lisensi permanen bukan berarti Anda harus mengorbankan kualitas kerja teknis. ZWCAD dirancang dengan standar industri global:

    • 100% Native DWG/DXF: Membuka, mengedit, dan menyimpan file gambar dari format AutoCAD R14 hingga versi DWG paling mutakhir tanpa konversi dan tanpa error layer.
    • Zero Learning Curve: Command prompt, keyboard shortcuts (L, C, REC, TR, E, dll.), serta antarmuka Ribbon UI sangat identik, sehingga drafter langsung produktif sejak hari pertama.
    • Dukungan LISP & Add-on API: Mendukung otomatisasi script LISP, SDS, ZRX, dan .NET yang biasa digunakan perusahaan manufaktur.
    • Aktivasi Digital Modern (Softkey): Tidak menggunakan dongle fisik yang berisiko hilang atau rusak. Lisensi berupa nomor aktivasi digital yang dapat dipindahkan antar-PC secara mandiri.

    Kesimpulan: Waktunya Mengamankan Aset Software Engineering Anda

    Di era efisiensi bisnis, mempertahankan model langganan CAD sewa tahunan yang mahal adalah keputusan finansial yang membebani neraca perusahaan. Dengan memilih software CAD lisensi permanen ZWCAD dari PT Cad Solusindo / PT Hetra Teknologi Indonesia, perusahaan Anda mendapatkan software kelas dunia, jaminan legalitas resmi, dukungan teknis lokal berdedikasi, dan penghematan biaya ratusan juta rupiah.

    FAQ Seputar Software CAD Lisensi Permanen

    Apakah lisensi permanen ZWCAD benar-benar aktif selamanya?
    Ya. Lisensi perpetual ZWCAD berlaku seumur hidup. Software tidak akan pernah terkunci atau kedaluwarsa meskipun Anda tidak melakukan upgrade ke versi berikutnya.

    Apakah upgrade tahunan di ZWCAD bersifat wajib?
    Tidak. Upgrade bersifat 100% opsional. Jika versi yang Anda gunakan saat ini sudah memenuhi standar workflow proyek, Anda dapat terus menggunakannya tanpa biaya tambahan apa pun.

    Apakah file DWG yang dibuat di ZWCAD dapat dibuka rekanan yang memakai AutoCAD?
    Ya, ZWCAD menggunakan format file DWG native Open Design Alliance (ODA). File dapat dibuka, diedit, dan disimpan kembali oleh pengguna AutoCAD versi berapa pun tanpa distorsi data.

  • ZWCAD untuk Desain Menara Telekomunikasi & Site BTS: Lattice Tower, Pondasi, Hanger, dan Site Plan

    ZWCAD untuk Desain Menara Telekomunikasi & Site BTS: Lattice Tower, Pondasi, Hanger, dan Site Plan

    Desain menara telekomunikasi menuntut presisi yang berbeda dari gambar gedung biasa. Satu site BTS memuat ratusan detail baut, plat sambung, dan jalur kabel yang harus konsisten antara gambar tower, pondasi, dan site plan.

    Banyak tim engineering telekomunikasi masih bergantung pada software CAD berlangganan tahunan dengan biaya yang terus naik. ZWCAD hadir sebagai alternatif dengan format DWG native, antarmuka yang familiar, dan lisensi perpetual yang dapat dimiliki perusahaan.

    Kompleksitas Gambar Menara Telekomunikasi dan Site BTS

    Dalam satu paket gambar site, tim harus menyelesaikan minimal empat disiplin yang saling terkait. Kesalahan kecil pada satu lembar berdampak langsung ke pekerjaan erection di lapangan.

    • Struktur tower: konfigurasi self-supporting atau guyed mast, segmen, bracing, dan sambungan baut.
    • Pondasi: tipe pad footing, pile cap, atau rock anchor sesuai daya dukung tanah.
    • Hanger dan antena: posisi mounting, azimuth, tilt, dan jarak antar-antena.
    • Site plan: batas lahan, pagar, shelter, jalur kabel feeder, grounding, dan akses kendaraan.

    Keempat disiplin ini harus memakai satu titik acuan koordinat yang sama. Jika tidak, hasilnya adalah gambar yang terlihat rapi di layar tetapi tidak bisa dieksekusi di lapangan.

    Menara telekomunikasi dengan antena dan perangkat transmisi sebagai objek desain site BTS
    Setiap menara telekomunikasi memerlukan koordinasi gambar struktur, pondasi, dan site plan yang presisi.

    Objek Gambar yang Wajib Presisi di Proyek Tower

    Berbeda dari denah arsitektur, gambar tower sangat padat pada area kecil. Bagian puncak menara bisa memuat belasan sambungan dalam radius satu meter, sehingga kebutuhan akan drafting presisi menjadi mutlak.

    Lattice Tower dan Sambungan Baut

    Struktur lattice tersusun dari batang utama, bracing diagonal, dan horizontal yang saling bertemu di titik nodal. ZWCAD mendukung pembuatan blok sambungan yang dapat dipakai berulang, sehingga detail baut tidak perlu digambar manual di setiap nodal.

    Dengan kombinasi block, array, dan pengaturan layer yang disiplin, satu segmen tower 6 meter dapat diselesaikan dalam hitungan menit lalu direplikasi ke segmen berikutnya.

    Pondasi dan Detail Penulangan

    Gambar pondasi menuntut keterkaitan antara denah, potongan, dan detail penulangan. Fitur dimension dan multileader ZWCAD memudahkan pemberian notasi yang konsisten, sementara sheet layout menjaga skala cetak tetap akurat tanpa mengubah model.

    Hanger, Antena, dan Jalur Feeder

    Posisi hanger menentukan performa jaringan, sehingga gambar harus menampilkan azimuth dan tinggi mounting secara eksplisit. Pustaka blok antena dan perangkat transmisi yang dibuat sekali dapat dipakai di seluruh site, mempercepat pekerjaan desain massal.

    Site Plan dan Koordinat Lahan

    Site plan menghubungkan desain ke kondisi lahan nyata. Impor titik koordinat hasil survei, lalu bangun batas lahan, pagar, dan posisi shelter terhadap titik tersebut agar tidak terjadi pergeseran saat gambar dikirim ke kontraktor.

    Alur Desain Site BTS di ZWCAD

    Alur kerja berikut biasa dipakai tim engineering telekomunikasi yang menangani puluhan site per bulan. Urutannya sengaja dibuat agar revisi tidak merambat ke seluruh paket gambar.

    1. Template standar: siapkan drawing template berisi layer, dimensi style, text style, dan title block perusahaan.
    2. Data survei: impor koordinat dan kontur lahan sebagai referensi dasar site plan.
    3. Model struktur: bangun tower dan pondasi pada model space dengan skala 1:1.
    4. Layout cetak: atur viewport, skala, dan notasi pada sheet layout sesuai standar dokumen.
    5. Xref antar-disiplin: hubungkan gambar sipil, struktur, dan elektrikal agar revisi otomatis mengalir.
    6. Quality check: jalankan pemeriksaan dimensi, layer, dan duplikasi objek sebelum dokumen dikirim.

    Catatan Penting: tetapkan satu titik nol koordinat untuk seluruh paket gambar site. Titik acuan yang berbeda antar-lembar adalah penyebab paling umum kegagalan erection tower di lapangan.

    Kapabilitas ZWCAD untuk Pekerjaan Tower dan Site

    Kebutuhan tim telekomunikasi umumnya berpusat pada drafting 2D yang cepat, akurasi dimensi, dan kompatibilitas file. Tabel berikut merangkum kecocokan edisi ZWCAD terhadap pekerjaan tersebut.

    Kebutuhan Proyek ZWCAD Standard ZWCAD Professional
    Drafting 2D tower dan site plan Penuh Penuh
    Block, Xref, dan sheet layout Penuh Penuh
    AutoLISP dan rutin kustom AutoLISP AutoLISP, VBA, .NET
    Pemodelan 3D solid dan point cloud Terbatas Penuh
    Kompatibilitas DWG R14 hingga versi terbaru Ya Ya

    Kolaborasi dengan Kontraktor dan Vendor Tower

    Gambar yang dikirim ke kontraktor hampir selalu berpindah antar-software. Vendor tower biasanya memakai AutoCAD, sementara klien operator memiliki standar template sendiri.

    Karena ZWCAD membaca dan menyimpan DWG secara native, file dapat dibuka langsung tanpa konversi. Layer, blok dinamis, dimensi, dan xref tetap utuh sehingga kontraktor menerima dokumen yang identik dengan yang dibuat di kantor.

    Untuk pekerjaan yang melibatkan model 3D seperti detail sambungan atau simulasi jalur feeder, ZWCAD Professional menyediakan pemodelan solid dan dukungan point cloud. Tim yang membutuhkan pemodelan mekanikal lebih dalam dapat memakai ZW3D untuk desain 3D parametrik.

    Efisiensi Biaya: Lisensi Perpetual untuk Tim Engineering Telekomunikasi

    Tim yang menangani banyak site biasanya memiliki jumlah drafter tetap dan beberapa tenaga proyek temporer. Model biaya berlangganan tahunan membuat biaya naik setiap kali tim bertambah, tanpa meninggalkan aset yang dimiliki perusahaan.

    Dengan lisensi perpetual, perusahaan membayar sekali dan memiliki lisensi tersebut sebagai aset. Biaya operasional tahunan menjadi jauh lebih terprediksi, terutama untuk perusahaan yang mengelola puluhan hingga ratusan site per tahun.

    Untuk penggunaan bersama di kantor pusat dan kantor cabang, tersedia Network Floating License yang memungkinkan sejumlah pengguna bergantian memakai lisensi yang sama melalui jaringan. Rincian paket dan perbandingan biaya dapat dilihat pada halaman harga resmi lisensi ZWCAD.

    Catatan Penting: seluruh lisensi ZWCAD dari CAD Solution dikirim dalam bentuk kode lisensi digital melalui email, bukan perangkat dongle fisik. Aktivasi dapat dilakukan sepenuhnya offline untuk komputer di lokasi proyek yang tidak memiliki koneksi internet.

    Pertanyaan yang Sering Diajukan Tim Telekomunikasi

    Apakah file DWG dari vendor tower bisa dibuka tanpa konversi?

    Bisa. ZWCAD membuka file DWG dari versi R14 hingga versi terbaru secara langsung, termasuk blok dinamis dan xref yang biasa dipakai vendor menara.

    Apakah bisa dipakai untuk menggambar detail sambungan baut secara massal?

    Bisa. Kombinasi block, array, dan layer standar mempercepat replikasi detail sambungan pada setiap nodal tower tanpa menggambar ulang.

    Bagaimana jika tim perlu menambah drafter saat proyek memuncak?

    Penambahan lisensi dapat dilakukan kapan saja tanpa mengubah lisensi yang sudah dimiliki. Untuk tim besar, skema Network Floating License biasanya lebih hemat karena lisensi dipakai bergantian.

    Langkah Berikutnya untuk Tim Anda

    Menguji ZWCAD pada satu paket gambar site nyata adalah cara tercepat menilai kecocokannya. Tim engineering dapat menjalankan drafting tower, pondasi, dan site plan dengan alur kerja yang sudah ada, lalu membandingkan waktu penyelesaiannya.

    Jika hasilnya sesuai, migrasi dapat dilakukan bertahap per divisi tanpa menghentikan produksi gambar yang sedang berjalan.

    Pelajari penerapan ZWCAD di sektor lain melalui CAD Solution Indonesia, distributor resmi ZWCAD dan ZW3D untuk kebutuhan engineering perusahaan.

  • Cara Menghitung Luas Area di ZWCAD: Perintah AREA, MEASUREGEOM, DIST & LIST untuk Quantity Take-Off

    Cara Menghitung Luas Area di ZWCAD: Perintah AREA, MEASUREGEOM, DIST & LIST untuk Quantity Take-Off

    Menghitung luas area di ZWCAD bukan sekadar urusan teknis gambar, tetapi langsung menentukan akurasi volume pekerjaan dan nilai RAB proyek. Satu kesalahan menarik batas polyline bisa membuat volume cor beton membengkak 5–10 persen tanpa disadari.

    Artikel ini membahas perintah inti yang dipakai drafter profesional setiap hari: AREA, MEASUREGEOM, DIST, dan LIST. Semua contoh memakai antarmuka dan command line ZWCAD 2026 yang identik dengan AutoCAD, sehingga pengguna tidak perlu belajar ulang.

    Kenapa Pengukuran Manual di Gambar DWG Sering Bikin RAB Meleset

    Kebanyakan kesalahan hitung berawal dari kebiasaan mengukur dengan garis bantu, lalu membaca hasilnya secara manual di layar. Cara ini rawan karena skala, unit, dan snap tidak selalu konsisten antar-lembar gambar.

    Masalah yang paling sering muncul di lapangan:

    • Unit tidak sinkron: gambar dikerjakan dalam milimeter, tetapi angka luas dibaca seolah-olah meter.
    • Objek tidak tertutup: polyline yang terbuka menghasilkan luas nol atau sebagian.
    • Skala tidak diperbarui: gambar di-scale tanpa memperbarui dimensi dan anotasi.
    • Hasil tidak terdokumentasi: angka pengukuran hilang saat file ditutup sehingga harus dihitung ulang.

    Perintah pengukuran bawaan ZWCAD menutup semua celah di atas karena angka diambil langsung dari geometri objek, bukan dari perkiraan visual.

    Perintah Pengukuran Inti di ZWCAD

    Empat perintah berikut sudah cukup untuk 90 persen kebutuhan pengukuran harian. Semuanya bisa dipanggil lewat command line dengan alias singkat.

    Perintah Alias Kegunaan Utama
    AREA AA Luas objek tertutup atau area yang ditunjuk per titik
    MEASUREGEOM MEA Jarak, radius, sudut, luas, dan volume dalam satu alat
    DIST DI Jarak lurus antar dua titik beserta sudut delta X dan Y
    LIST LI Membaca properti objek: layer, panjang, luas, dan koordinat
    MASSPROP MASSPROP Volume, massa, dan titik berat objek 3D solid
    Pengukuran area dan jarak pada gambar teknik presisi sebagai dasar quantity take-off
    Pengukuran area yang presisi di lembar gambar teknik menjadi dasar perhitungan volume pekerjaan.

    Cara Menghitung Luas Area di ZWCAD dengan Perintah AREA

    Perintah AREA menyediakan dua jalur: menunjuk objek tertutup, atau mengetik titik batas satu per satu. Untuk pekerjaan quantity take-off, jalur objek hampir selalu lebih aman karena hasilnya mengikuti geometri asli.

    Langkah penggunaan untuk objek tertutup:

    1. Ketik AREA di command line, lalu tekan Enter.
    2. Pilih opsi Object, kemudian klik polyline, circle, ellipse, atau region yang sudah tertutup.
    3. Baca hasil di command line dan tooltip: luas dan keliling ditampilkan dalam satuan gambar.
    4. Ulangi untuk objek lain. ZWCAD menampilkan nilai kumulatif jika opsi Add diaktifkan.

    Untuk area yang batasnya belum berupa objek, gunakan mode titik: klik AREA, tentukan titik sudut berurutan, lalu tekan Enter. Pastikan mode Object Snap aktif agar titik menempel presisi pada sudut geometri.

    Catatan Penting: sebelum menghitung, jalankan perintah UNITS untuk memastikan satuan gambar. Jika gambar dalam milimeter, bagi hasil luas dengan 1.000.000 untuk memperoleh meter persegi.

    Mengurangi Lubang dan Void dari Luas Bersih

    Bidang yang berlubang, misalnya pelat dengan void shaft atau dinding dengan bukaan pintu, tidak boleh dihitung sebagai bidang penuh. Gunakan opsi Subtract di perintah AREA untuk mengurangkan objek lubang dari luas utama.

    Caranya: pilih opsi Add dan klik bidang utama, lalu pilih Subtract dan klik objek lubang. ZWCAD langsung menampilkan luas bersih beserta luas total yang sudah dikurangi.

    MEASUREGEOM: Satu Perintah untuk Banyak Jenis Pengukuran

    Jika AREA hanya fokus pada luas, MEASUREGEOM adalah alat serba bisa. Satu perintah ini menangani jarak, radius, sudut, luas, dan volume tanpa harus berpindah perintah.

    Setelah mengetik MEA, pilih sub-opsi sesuai kebutuhan:

    • Distance: jarak antar dua titik, dilengkapi delta X, delta Y, dan sudut.
    • Radius: radius dan diameter lingkaran atau busur.
    • Angle: sudut antara dua garis atau tiga titik.
    • Area: luas objek tertutup atau area yang ditunjuk per titik.
    • Volume: volume objek 3D solid langsung dari model.

    Nilai pengukuran MEASUREGEOM tampil sebagai dynamic dimension di area gambar, sehingga bisa dibaca sambil memeriksa objek lain. Untuk presentasi ke klien, aktifkan snapping ke titik penting agar anotasi tidak menutupi detail.

    Mengukur Volume Cut and Fill Pekerjaan Tanah

    Pada pekerjaan site development, volume galian dan timbunan biasanya dihitung dari selisih permukaan existing dan design. ZWCAD dapat membaca volume dari 3D solid hasil loft antar-kontur, lalu menampilkan angkanya lewat MEASUREGEOM atau MASSPROP.

    Pastikan model 3D solid benar-benar tertutup. Solid yang bocor akan menghasilkan volume nol atau nilai yang jauh dari perkiraan, dan kesalahan ini sulit terlihat secara visual.

    DIST dan LIST: Verifikasi Cepat Dimensi dan Properti Objek

    DIST dipakai untuk mengecek jarak lurus antar dua titik. Perintah ini menampilkan jarak, sudut pada bidang XY, delta X, delta Y, dan delta Z sekaligus, sehingga cocok untuk memvalidasi dimensi sebelum dimensi dicetak.

    LIST melangkah lebih jauh: perintah ini membuka jendela teks berisi seluruh properti objek yang dipilih. Untuk keperluan audit gambar, LIST lebih informatif daripada sekadar membaca angka di layar.

    Informasi dari LIST Manfaat untuk Take-Off
    Layer dan warna objek Memastikan objek yang dihitung memang elemen yang benar
    Panjang dan luas Dasar hitung volume beton, plesteran, dan pengecatan
    Koordinat titik Verifikasi posisi terhadap koordinat site plan
    Handle objek Penelusuran objek duplikat hasil copy-paste

    Alur Kerja Quantity Take-Off yang Rapi di ZWCAD

    Hasil pengukuran akan jauh lebih mudah diaudit jika dikerjakan dengan struktur layer yang konsisten. Buat layer khusus untuk objek ukur, misalnya EST-AREA, EST-LINEAR, dan EST-VOID, sehingga pengukuran tidak tercampur dengan geometri desain.

    Tips yang terbukti menghemat waktu di proyek berulang:

    • Simpan hasil di tabel: gunakan perintah TABLE atau tempel hasil AREA ke Excel agar bisa dihitung ulang tanpa membuka CAD.
    • Gunakan Field: angka luas bisa dijadikan field yang terhubung ke objek, sehingga ikut berubah saat geometri direvisi.
    • Bekukan layer lain: freeze layer arsitektur saat menghitung struktur agar salah klik objek berkurang drastis.
    • Catat satuan di judul tabel: tulis m2 atau mm2 secara eksplisit untuk mencegah salah tafsir saat serah terima.

    Catatan Penting: biasakan memverifikasi minimal satu objek dengan dua metode berbeda, misalnya AREA dan MEASUREGEOM. Jika hasilnya sama, barulah angka dimasukkan ke RAB.

    Kesalahan Umum Saat Mengukur di CAD

    Sebagian besar kesalahan bukan berasal dari perintahnya, melainkan dari kondisi gambar yang belum siap diukur. Berikut pola yang paling sering ditemui beserta cara menghindarinya.

    Gejala Penyebab Solusi
    Luas terbaca nol Polyline terbuka atau self-intersect Jalankan PEDIT Join lalu periksa dengan OVERKILL
    Hasil 1000 kali lipat Satuan gambar milimeter dibaca sebagai meter Periksa UNITS, bagi hasil dengan 1.000.000
    Angka berubah saat file dibuka rekan Skala dimasukkan ke model space Gambar 1:1 di model space, atur skala di viewport layout
    Volume 3D tidak keluar Solid belum tertutup rapat Periksa dengan SOLIDEDIT atau konversi ulang dari region

    Menjaga Akurasi Pengukuran Lintas Disiplin

    Pada proyek yang melibatkan konsultan arsitektur, struktur, dan MEP sekaligus, konsistensi satuan dan titik acuan menjadi kunci. Sepakati satu titik nol proyek dan satu satuan gambar sejak awal, lalu tuliskan aturan itu di lembar catatan gambar.

    ZWCAD menyimpan pengaturan satuan dan skala pada drawing, sehingga file yang dibagikan ke kontraktor tetap konsisten. Untuk kebutuhan pertukaran data, format DWG native memastikan objek, layer, dan tabel pengukuran tidak berubah saat dibuka di stasiun kerja lain.

    Bagi tim yang ingin mempercepat pekerjaan estimasi, ZWCAD Professional menyediakan dukungan pemrograman AutoLISP, VBA, dan .NET untuk membuat rutin pengukuran otomatis sesuai standar internal perusahaan. Anda dapat melihat perbandingan edisi pada halaman harga dan paket lisensi ZWCAD.

    Kesimpulan: Ukur Sekali, Hitung Benar Sejak Awal

    Perintah AREA, MEASUREGEOM, DIST, dan LIST sudah tersedia di semua edisi ZWCAD dan bekerja dengan alur kerja yang sama seperti AutoCAD. Menguasai keempatnya membuat proses quantity take-off jauh lebih cepat dan hasilnya dapat diaudit.

    Jika tim Anda ingin memastikan alur pengukuran dan standar layer berjalan seragam di seluruh proyek, diskusikan kebutuhan tersebut dengan tim kami. Kami juga menyediakan pendampingan teknis untuk migrasi dari software CAD berlangganan ke lisensi perpetual.

    Baca juga panduan terkait di CAD Solution Indonesia untuk memilih edisi ZWCAD yang paling sesuai dengan skala tim engineering Anda.

  • Panduan Perintah REVCLOUD & Alur Kontrol Revisi Gambar di ZWCAD: Revision Cloud, Delta Revisi, & Revision Block

    Panduan Perintah REVCLOUD & Alur Kontrol Revisi Gambar di ZWCAD: Revision Cloud, Delta Revisi, & Revision Block

    Revisi gambar adalah hal biasa dalam proyek teknik, tetapi kesalahan mengelola revisi bisa berujung fatal. Gambar lama yang terlanjur dikirim ke bengkel fabrikasi atau kontraktor menghasilkan komponen salah ukuran, pekerjaan bongkar ulang, dan klaim biaya yang tidak perlu.

    Karena itu setiap lembar DWG membutuhkan penanda revisi yang jelas: area perubahan ditandai dengan revision cloud, nomor revisi dicatat pada revision block, dan riwayatnya terekam pada kop gambar. Di ZWCAD, seluruh proses ini bisa diselesaikan dengan perintah REVCLOUD dan block ber-atribut tanpa perangkat tambahan.

    Lembar gambar teknik dengan penanda revisi dan catatan perubahan untuk kontrol revisi DWG di ZWCAD
    Kontrol revisi gambar teknik: area perubahan ditandai revision cloud, nomor revisi dicatat pada revision block kop gambar, dan riwayat revisi terdokumentasi rapi.

    Apa Itu Revision Cloud dan Kapan Sebaiknya Dipakai?

    Revision cloud adalah kumpulan busur yang membentuk gumpalan tertutup mengelilingi bagian gambar yang berubah. Bentuknya sengaja dibuat mencolok agar mata pembaca langsung menemukan area yang dimodifikasi tanpa harus membandingkan dua versi gambar secara manual.

    Pemakaiannya bukan hanya saat revisi besar. Perubahan kecil seperti pergeseran posisi nozzle, penambahan satu dimensi, atau koreksi catatan material tetap layak ditandai, karena justru perubahan kecil inilah yang paling sering terlewat oleh pelaksana lapangan.

    • Revisi desain: perubahan geometri, ukuran, atau posisi komponen setelah reviu internal maupun permintaan klien.
    • Revisi koordinasi: penyesuaian akibat benturan antar disiplin, misalnya jalur pipa menabrak balok struktur.
    • Revisi as-built: koreksi gambar agar sesuai kondisi aktual setelah pekerjaan selesai di lapangan.

    Langkah Membuat Revision Cloud di ZWCAD

    Perintah REVCLOUD dapat dijalankan dari command line. Sebelum menggambar, siapkan layer khusus revisi agar cloud mudah dimatikan saat gambar dicetak untuk keperluan lain.

    1. Aktifkan layer revisi: buat layer misalnya REV-CLOUD dengan warna kontras (merah atau magenta) dan lineweight tipis. Pemisahan layer memudahkan pengelolaan lewat manajemen layer yang rapi.
    2. Jalankan perintah: ketik REVCLOUD lalu tekan Enter, kemudian tentukan panjang busur (arc length) sesuai skala gambar.
    3. Pilih metode pembuatan: Rectangular untuk area persegi, Polygonal untuk bentuk mengikuti kontur objek, atau Freehand untuk coretan bebas.
    4. Tentukan area perubahan: klik dua titik sudut untuk metode rectangular, atau klik titik-titik vertex untuk polygonal hingga menutup kembali ke titik awal.
    5. Periksa arah busur: bila gumpalan terlihat terbalik ke dalam, gunakan opsi Reverse direction agar cloud tetap menggelembung ke luar.
    6. Kunci posisi: hindari menempatkan cloud menimpa dimensi atau teks penting. Geser anotasi bila perlu, lalu cek hasilnya di layout.

    Untuk revisi berulang pada area yang sama, simpan cloud sebagai bagian dari grup anotasi agar bisa dipindahkan bersama catatan revisinya. Jika ingin menambah atau mengurangi busur pada cloud yang sudah jadi, jalankan kembali REVCLOUD dan pilih opsi Modify.

    Menentukan Arc Length Sesuai Skala Cetak

    Arc length menentukan besar gumpalan busur dalam satuan gambar. Nilai yang terlalu kecil membuat cloud terlihat seperti garis bergerigi dan berat saat diplot, sedangkan nilai terlalu besar membuat penanda revisi sulit dibedakan dari geometri asli.

    Skala Plot Arc Length Tipikal Catatan Penggunaan
    1:20 – 1:50 4 – 8 satuan Detail sambungan, gambar fabrikasi, dan detail arsitektur
    1:100 8 – 15 satuan Denah umum, layout perpipaan, dan gambar kerja lapangan
    1:200 – 1:500 15 – 30 satuan Site plan, layout kawasan, dan gambar ikhtisar proyek

    Catatan Penting Standarisasi: tetapkan satu nilai arc length per skala di dalam template DWG perusahaan. Jika setiap drafter memilih nilai sendiri, hasil cetak akan terlihat tidak konsisten dan sulit direviu oleh pihak ketiga seperti konsultan pengawas atau lender.

    Menambahkan Delta Revisi dan Revision Block pada Kop Gambar

    Revision cloud hanya menandai lokasi, bukan identitas revisi. Identitas diberikan lewat simbol delta berisi nomor revisi yang diletakkan di dekat cloud, lalu dijelaskan pada tabel revisi di kop gambar.

    • Simbol delta: buat block segitiga dengan atribut nomor revisi, lalu tempatkan di tepi setiap cloud dengan arah panah menunjuk area perubahan.
    • Revision block ber-atribut: kop gambar sebaiknya memakai attribute block kop gambar sehingga kolom nomor revisi, tanggal, dan keterangan dapat diisi tanpa mengedit garis tabel.
    • Field otomatis: gunakan field untuk menarik tanggal revisi dan nama file sehingga tidak terjadi salah ketik manual.
    • Riwayat bertingkat: revisi A untuk perubahan awal, B untuk perubahan berikutnya, dan seterusnya. Jangan pernah menghapus baris revisi lama karena riwayat itulah yang menjadi bukti audit.

    Ketika satu proyek terdiri dari puluhan lembar, nomor revisi dan tanggal sebaiknya dikelola terpusat lewat property Sheet Set, sehingga perubahan pada satu lembar tercatat konsisten di seluruh paket gambar.

    Menjaga Konsistensi Versi Antar Lembar dan Antar Pihak

    Revisi yang rapi di satu lembar bisa menjadi sia-sia jika lembar lain masih memakai versi lama. Ada tiga mekanisme ZWCAD yang membantu mencegah hal ini.

    • Drawing Compare: bandingkan dua versi DWG untuk memastikan tidak ada perubahan yang lolos dari penandaan cloud. Alur ini dibahas pada panduan Drawing Compare untuk deteksi revisi.
    • Sheet Set Manager: kelola seluruh lembar dalam satu struktur, lengkap dengan nomor lembar dan status revisi yang seragam.
    • eTransmit: saat mengirim paket gambar ke pihak luar, gunakan eTransmit agar Xref, font, dan plot style ikut terpaket dalam satu versi.

    Terakhir, tetapkan konvensi penamaan file yang memuat nomor revisi, misalnya PIPE-LAYOUT-REV-C.dwg. Konvensi sederhana ini terbukti paling efektif mencegah tertukarnya file saat distribusi lewat email atau grup percakapan proyek.

    Kesalahan Umum dalam Kontrol Revisi dan Cara Menghindarinya

    Kesalahan Risiko Perbaikan
    Cloud dibuat di layer geometri utama Sulit dimatikan saat cetak bersih Pisahkan ke layer REV-CLOUD
    Delta revisi tanpa nomor di tabel kop Riwayat revisi tidak terlacak Isi revision block ber-atribut
    Revisi menumpuk pada file yang sama tanpa riwayat Tidak ada bukti audit perubahan Simpan tiap revisi dengan akhiran huruf revisi
    Cloud menimpa dimensi dan teks penting Informasi terbaca ganda atau tertutup Geser anotasi, cek di layout sebelum plot

    Checklist Singkat Sebelum Mengirim Gambar Revisi

    • Semua area yang berubah sudah dikelilingi revision cloud.
    • Nomor delta pada cloud sesuai dengan baris terakhir revision block.
    • Tanggal dan keterangan revisi sudah terisi, bukan placeholder.
    • Tidak ada cloud tertinggal dari revisi sebelumnya pada area yang sudah final.
    • Plot percobaan sudah dicek pada skala cetak yang akan dipakai kontraktor.

    Catatan Penting Lisensi: lisensi ZWCAD dari CAD Solution Indonesia dikirim secara digital sebagai Softkey resmi (Key Number via Email) atau Network Floating License. Tidak ada USB dongle fisik, sehingga drafter yang bekerja bergiliran shift atau dari lokasi proyek tetap dapat mengaktifkan software tanpa membawa perangkat keras tambahan.

    Ingin menyeragamkan prosedur revisi gambar di tim engineering Anda? Tim kami dapat membantu penyusunan template DWG, layer standar, dan alur kontrol revisi yang konsisten. Hubungi WhatsApp resmi di 0819-1224-4662 atau lihat pilihan paket pada halaman harga lisensi ZWCAD.

  • Penerapan ZWCAD dalam Perancangan PLTS: Layout Array Fotovoltaik, Single Line Diagram, & Struktur Mounting

    Penerapan ZWCAD dalam Perancangan PLTS: Layout Array Fotovoltaik, Single Line Diagram, & Struktur Mounting

    Percepatan pembangunan Pembangkit Listrik Tenaga Surya (PLTS) di Indonesia membuat permintaan jasa desain engineering melonjak tajam, baik untuk skema ground-mount skala utility, atap pabrik (rooftop), maupun PLTS terapung di waduk. Setiap proyek menuntut satu set dokumen gambar yang saling terikat: layout array fotovoltaik, diagram pengkabelan string, single line diagram (SLD), sampai detail struktur mounting.

    Ketidakcocokan satu koordinat tiang pondasi saja dapat memicu pekerjaan sipil ulang di lapangan. Karena itu banyak kontraktor EPC, konsultan energi, dan tim O&M kini memakai ZWCAD sebagai platform drafting utama, memanfaatkan kompatibilitas DWG native agar gambar tetap terbaca oleh kontraktor sipil, elektrikal, dan pihak pemilik proyek tanpa konversi file.

    Deretan panel surya PLTS ground-mount dengan jarak antarbaris dan koordinat tiang pondasi yang dirancang memakai ZWCAD
    Layout array fotovoltaik PLTS ground-mount: jarak antarbaris, orientasi modul, dan grid koordinat tiang pondasi didokumentasikan rapi dalam satu file DWG ZWCAD.

    Dokumen Teknis Apa Saja yang Wajib Ada dalam Proyek PLTS?

    Sebelum satu modul pun dipasang, tim engineering harus menyelesaikan paket gambar yang menjadi acuan tunggal seluruh disiplin. Paket ini biasanya terdiri dari lima kelompok dokumen yang saling mereferensikan.

    • General Arrangement & Site Plan: posisi blok array, gardu, inverter station, jalan akses, drainase, dan batas lahan dalam satu denah berskala.
    • Array Layout & Module Placement: susunan modul per string, orientasi portrait atau landscape, kemiringan (tilt), serta jarak antarbaris untuk meminimalkan bayangan.
    • DC Wiring & String Diagram: jalur kabel DC dari string ke combiner box, penomoran string, dan tray atau trench kabel.
    • Single Line Diagram (SLD): rangkaian satu garis dari array, combiner, inverter, transformer, sampai titik interkoneksi ke jaringan PLN.
    • Detail Struktur & Pondasi: profil rail, clamp modul, baut, tiang pancang atau ballast, plus detail grounding dan penangkal petir.

    Kelima dokumen ini harus konsisten satu sama lain. Jika jumlah modul pada array layout berubah, maka SLD, BOM, dan gambar pondasi wajib ikut menyesuaikan pada hari yang sama.

    Cara ZWCAD Mempercepat Perancangan Layout Array Fotovoltaik

    Pekerjaan layout array bersifat repetitif: satu modul digandakan ratusan hingga ribuan kali, lalu disusun dalam blok dan baris yang presisi. ZWCAD menangani pola seperti ini dengan perintah Array dan Block ber-atribut, sehingga perubahan spesifikasi modul cukup diedit sekali pada definisi blok.

    1. Standarisasi Blok Modul & Perangkat

    Buat blok modul surya dengan atribut daya (Wp), dimensi, dan kode tipe, lalu simpan sebagai library perusahaan. Blok yang sama dipakai untuk seluruh proyek, lengkap dengan simbol inverter, combiner box, dan kabel. Untuk mengelola library lintas proyek, alur Tool Palettes standar perusahaan memastikan setiap drafter memakai simbol yang identik.

    2. Penyusunan Grid Array dan Penomoran Otomatis

    Susun array dengan perintah Array persegi, lalu beri penomoran string memakai kombinasi teks, field, dan atribut blok. Penomoran manual pada ribuan modul hampir selalu menghasilkan salah ketik yang baru ketahuan saat komisioning.

    3. Perhitungan Jarak Antarbaris untuk Kendali Bayangan

    Untuk lintang rendah seperti Indonesia, kemiringan modul umumnya 5–15 derajat dan jarak antarbaris berkisar 1,5–2,0 kali tinggi modul terpasang. Rasio ground coverage (GCR) yang terlalu rapat memang menambah kapasitas per hektar, tetapi memicu kehilangan produksi akibat saling menutupi bayangan pada pagi dan sore.

    Parameter Desain Nilai Tipikal Indonesia Cara Verifikasi di ZWCAD
    Sudut kemiringan (tilt) 5–15 derajat Ukur elevasi profil rail dengan perintah Dimension dan cek sudut lewat Measuregeom
    Jarak antarbaris (row spacing) 1,5–2,0 kali tinggi modul Gambar garis bantu bayangan, lalu bandingkan dengan offset aktual pada array layout
    Ground coverage ratio (GCR) 0,35–0,50 Hitung rasio luas modul terhadap luas blok memakai perintah Area pada polyline tertutup
    Jumlah modul per string Sesuai rentang tegangan MPPT inverter Rekap lewat Data Extraction ke tabel Excel agar jumlah per string tervalidasi

    Catatan Penting Rekayasa: jarak antarbaris bukan angka statis. Angka final harus dikonfirmasi dengan simulasi bayangan (shading analysis) memakai data lintang, azimuth matahari, dan tinggi modul terpasang. Layout DWG yang rapi selalu menjadi basis simulasi tersebut, bukan sebaliknya.

    Menyusun Single Line Diagram & Skema Elektrikal dalam Satu File DWG

    SLD adalah nyawa proyek PLTS karena menjadi acuan proteksi, ukuran kabel, dan titik interkoneksi. Menyimpan SLD di file terpisah dari layout memicu ketidaksinkronan penomoran perangkat, terutama ketika revisi terjadi cepat.

    • Layout & Sheet Set: kelola seluruh lembar proyek (denah, SLD, detail sipil, detail mekanikal) dalam satu struktur Sheet Set Manager sehingga nomor lembar, judul, dan tanggal revisi terisi otomatis.
    • Xref antar disiplin: denah umum dijadikan Xref pada lembar disiplin lain, sehingga perubahan posisi inverter langsung terlihat di semua gambar turunan.
    • Simbol standar IEC: simbol breaker, fuse, SPD, dan inverter dipakai konsisten untuk memudahkan reviu asuransi, lender, maupun PLN.
    • Cetak massal: paket gambar tender biasanya diminta dalam PDF. Batch plot menghasilkan puluhan lembar sekaligus dengan skala dan plot style yang seragam.

    Detail Struktur Mounting, Pondasi, dan Integrasi Desain 3D

    Struktur mounting menentukan biaya sipil proyek. Pada tanah lunak, tiang pancang diganti ballast beton; pada atap metal, clamp diganti bracket penembus dengan sealant. Setiap varian butuh detail tersendiri yang harus presisi terhadap dimensi modul.

    Untuk pekerjaan yang menuntut pemodelan tiga dimensi, misalnya sambungan rail, bracket, atau fabrikasi rangka, desain 2D di ZWCAD dapat dilanjutkan di ZW3D. Hasil assembly 3D memudahkan pengecekan interferensi antar komponen sebelum gambar fabrikasi dikirim ke bengkel.

    Rekap Kebutuhan Engineering PLTS dan Solusinya di ZWCAD

    Kebutuhan Proyek PLTS Kapabilitas ZWCAD Dampak ke Jadwal & Biaya
    Layout ribuan modul dengan pola seragam Block ber-atribut, Array, dan FlexiBlock Revisi spesifikasi modul cukup sekali edit
    Sinkronisasi gambar lintas disiplin Xref, layer states, dan Sheet Set Manager Mengurangi kesalahan koordinasi antar tim
    Rekap BOM modul, kabel, dan struktur Data Extraction ke tabel dan Excel Estimasi material lebih cepat dan akurat
    Distribusi gambar ke kontraktor dan owner DWG native, PDF underlay, dan batch plot Tidak ada konversi file yang merusak layer

    Efisiensi Anggaran Software untuk Proyek Multi Tahun

    Siklus proyek PLTS berlangsung panjang, mulai dari studi kelayakan, tender EPC, konstruksi, hingga O&M bertahun-tahun. Skema lisensi sewa tahunan menjadi beban tetap yang menggerus margin, terutama saat jeda antar proyek.

    Lisensi permanen ZWCAD memungkinkan tim engineering tetap membuka dan merevisi as-built drawing tanpa biaya berulang. Rincian paket dan perbandingan edisi dapat dilihat pada halaman daftar harga lisensi resmi.

    Catatan Penting Lisensi: CAD Solution Indonesia mengirimkan lisensi ZWCAD secara digital berupa Softkey resmi (Key Number via Email) maupun Network Floating License untuk tim yang tersebar. Tidak ada USB dongle fisik, sehingga tim lapangan tidak perlu khawatir perangkat aktivasi hilang atau rusak di lokasi proyek.

    Butuh pendampingan teknis untuk menyusun layout array, SLD, atau standar layer perusahaan Anda? Tim kami siap membantu diskusi kebutuhan desain PLTS melalui WhatsApp resmi di 0819-1224-4662.

  • Penerapan ZWCAD dalam Industri Pengolahan Air Bersih & Air Limbah (WTP/WWTP): Desain Layout Bak Sedimentasi, P&ID Dosing, & Jaringan Perpipaan

    Penerapan ZWCAD dalam Industri Pengolahan Air Bersih & Air Limbah (WTP/WWTP): Desain Layout Bak Sedimentasi, P&ID Dosing, & Jaringan Perpipaan

    Pembangunan instalasi pengolahan air bersih (Water Treatment Plant / WTP) serta instalasi pengolahan air limbah industri (Wastewater Treatment Plant / WWTP) menuntut integrasi gambar kerja yang sangat ketat antar disiplin ilmu. Kesalahan sekecil apa pun pada elevasi saluran flume, kemiringan pipa gravitasi, atau posisi nozel tangki klarifikasi dapat menyebabkan pekerjaan bongkar pasang beton berbiaya tinggi di lapangan.

    Untuk menjaga presisi sekaligus menekan biaya perangkat lunak proyek jangka panjang, banyak kontraktor EPC pengolahan air, konsultan lingkungan, hingga PDAM daerah kini mengadopsi ZWCAD sebagai platform CAD utama. Format DWG native memastikan setiap gambar teknik siap dibagikan ke subkontraktor sipil, mekanikal, dan elektrikal tanpa kendala kompatibilitas.

    Fasilitas instalasi pengolahan air bersih dan air limbah WTP WWTP lengkap dengan bak klarifikasi sirkular, jembatan scraper, dan saluran flume yang dirancang memakai ZWCAD
    Desain fasilitas instalasi pengolahan air WTP dan WWTP industri mencakup tangki sedimentasi sirkular, saluran flume beton, dan jaringan perpipaan teknis dengan ZWCAD.

    Peran Krusial ZWCAD dalam Tahapan Perancangan Proyek WTP dan WWTP

    Proyek infrastruktur pengolahan air umumnya melibatkan puluhan hingga ratusan lembar gambar teknis lintas departemen yang saling terhubung melalui External Reference (Xref). ZWCAD menghadirkan performa ringan untuk memproses denah skala kawasan yang luas secara stabil dan responsif.

    • Desain Layout Bak Sipil & Klarifier Sirkular: Pembuatan gambar kerja detail bak koagulasi, flokulasi, tangki aerasi, bak sedimentasi dengan struktur scraper bridge, lengkap dengan potongan elevasi hidraulik (hydraulic profile).
    • Penyusunan Diagram Alir P&ID (Piping & Instrumentation Diagram): Pengelolaan simbol standar pompa dosing kimia, blower udara, flowmeter elektromagnetik, katup kontrol, serta sensor kualitas air secara terstruktur menggunakan Tool Palettes dan Attribute Block.
    • Perpipaan Utilitas HDPE, PVC, dan Stainless Steel: Penentuan jalur perpipaan transfer lumpur, distribusi air bersih, serta penjadwalan daftar material (Bill of Quantities) otomatis via fitur Data Extraction ke format Microsoft Excel.
    • Koordinasi Multi-Disiplin dengan BIM & Point Cloud: Pada edisi ZWCAD 2026 Professional, insinyur dapat mengimpor file Revit (`.rvt`) maupun model `.ifc` untuk sinkronisasi ruang pompa dengan desain arsitektur gedung utilitas serta mengolah data pemindaian laser lokasi eksisting.

    Efisiensi Anggaran Proyek Kontraktor EPC Pengolahan Air dengan Lisensi Permanen

    Siklus proyek WTP dan WWTP umumnya berlangsung bertahun-tahun mulai dari tahap tender, desain detail (DED), konstruksi sipil, komisioning, hingga serah terima gambar terlaksana (*As-Built Drawing*). Skema lisensi sewa tahunan menjadi beban tetap yang merugikan margin kontraktor ketika jeda antar proyek terjadi.

    Kebutuhan Engineering WTP/WWTP Kapabilitas ZWCAD Dampak pada Kecepatan & Biaya Proyek
    Pengelolaan Ratusan Lembar DED & As-Built Smart Plot & Sheet Set Manager batch PDF Pencetakan dokumen tender selesai dalam hitungan menit
    Integrasi Daftar Pompa, Valve, & Pipa ke BOQ Data Extraction & integrasi tabel Excel dua arah Meminimalisir human error dalam perhitungan RAB
    Kolaborasi Tim Lapangan & Kantor Pusat Lisensi permanen Softkey + dukungan aktivasi offline Engineer site tetap produktif meski area proyek minim sinyal
    Standarisasi Simbol P&ID & Panel Pompa Block Library, Layer Translator, & dukungan AutoLISP Konsistensi standar gambar antar kontraktor dan pemilik proyek

    Catatan Penting Pengadaan Proyek & Site Lapangan: Seluruh lisensi permanen ZWCAD yang disediakan CAD Solution Indonesia didistribusikan secara digital menggunakan Softkey resmi (24-digit Key Number via Email) atau Network Floating License, tanpa memakai USB dongle fisik. Tim engineer yang bertugas di lokasi proyek WTP/WWTP terpencil tetap dapat melakukan aktivasi secara offline melalui file permintaan atau kode QR tanpa khawatir perangkat dongle fisik tertinggal atau rusak di lapangan.

    Kombinasi Desain Layout 2D dan Fabrikasi Tangki/Skid 3D dengan ZW3D

    Untuk kontraktor dan fabrikator sistem pengolahan air yang merakit unit paket *skid-mounted* RO (Reverse Osmosis), tangki tekan baja, maupun komponen mekanikal impeler aerator, ZWCAD dapat disandingkan bersama solusi pemodelan solid dan sheet metal ZW3D CAD/CAM. Kombinasi kedua platform ini memungkinkan tim teknik mengelola gambar layout plant hingga proses manufaktur komponen secara menyeluruh dengan skema investasi paling hemat.

    Siap mempercepat penyusunan dokumen DED, P&ID, dan As-Built Drawing proyek WTP/WWTP perusahaan Anda tanpa beban sewa tahunan? Hubungi konsultan teknik kami melalui WhatsApp resmi di 0819-1224-4662 atau pelajari pilihan paket pada halaman daftar harga lisensi resmi ZWCAD.
